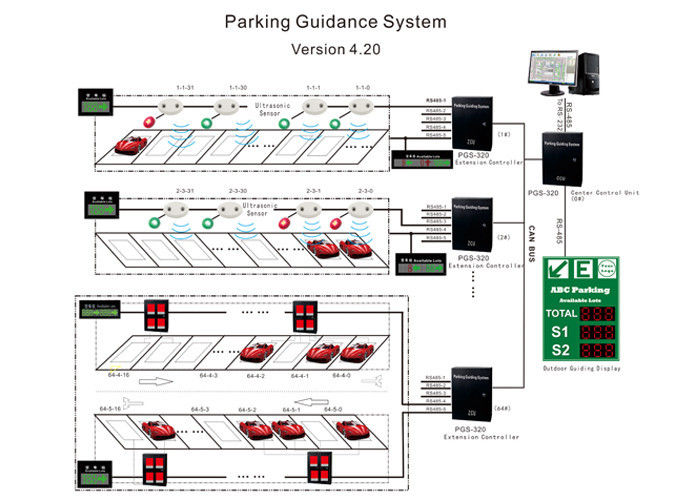

Parkir Lot Bimbingan Sistem

PGS SERIES - Sistem Parkir Lot Bimbingan

KOMPONEN

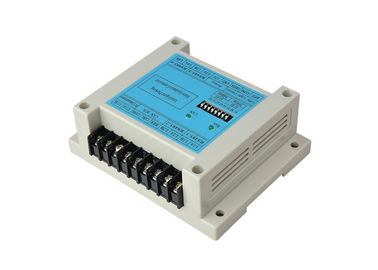

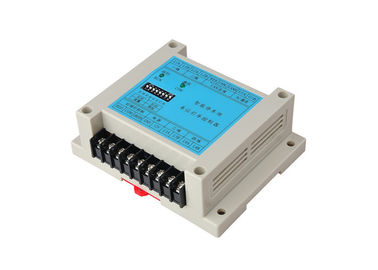

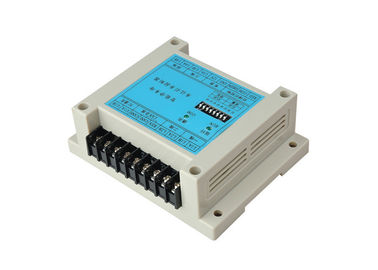

1 PGS kontroler

Parameter teknik

• Power Supply: DC12V / 1A
• BISA jaringan bus bisa sampai 3000 meter
• 58 zona dan 62 ekstensi mengatur dapat dikelola by1 tuan rumah
• 32 tempat parkir dan 8pcs parkir display membimbing dapat dikelola oleh masing-masing bus RS485
• Off-line catatan dapat disimpan hingga 60 hari

Fitur utama

• Industri 32bits kelas ARM microprocessor
• Embedded real-time sistem operasi (RTOS)
• CAN jaringan bus
• pelabuhan bus mengintegrasikan 5 baris kecepatan tinggi real-time RS-485
• Off-line kerja, dapat terputus dari komputer dan bekerja secara independen
• Parkir banyak data dikumpulkan dan diterbitkan secara real time

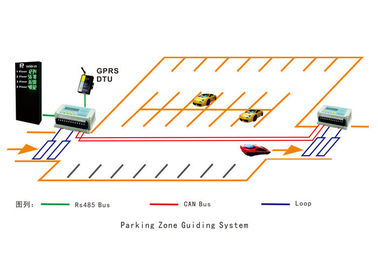

• GPRS-DTU modul dapat dihubungkan ke Control Unit Central (CCU)

Instalasi dan pengaturan

1. Instalasi

Meletakkan kabel dan menginstal sesuai dengan skema desain; mengatur tata letak cukup, instalasi berguna. Dalam instalasi, silakan membayar lebih memperhatikan ketahanan cocok dari bus BISA dan RS485 bus. Sudah termasuk CAN bus resistance cocok (120 Ohm), pengguna hanya perlu arus pendek dua terpanjang kontroler Canl dan RES dalam jaringan CAN bus. cocok

resistensi (180 Ohm) terhubung ke setiap baris RS-485 bus dikendalikan oleh PGS-320 controller dengan modus paralel. Dalam penggunaan, hanya perlu satu resistance (180 Ohm) terhubung ke layar LED atau detektor terpanjang di bus.

2. Pengaturan Terminal

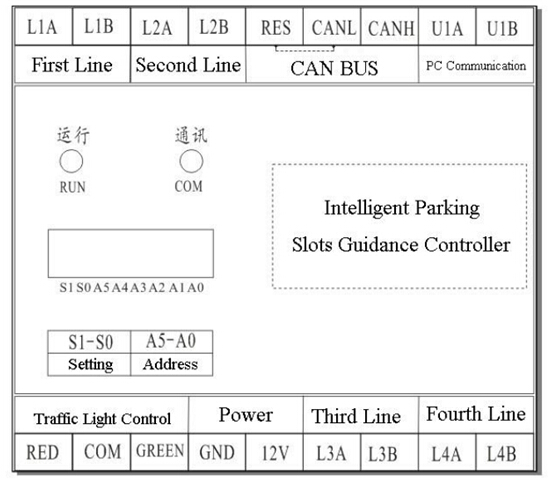

Grafik 1 PGS-320 Silk print

Grafik beralih 2 DIP

Seperti grafik 2, semua saklar DIP di bawah adalah 0 # terminal dianggap sebagai pusat data acquiescently. Untuk A5-A0, tinggi-order di depan dan rendah-order di belakang, S1 dan S0 yang ditetapkan switch.

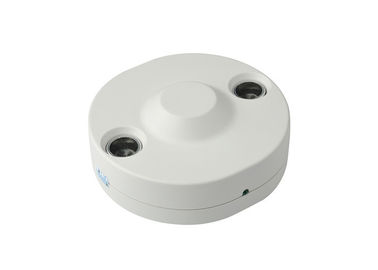

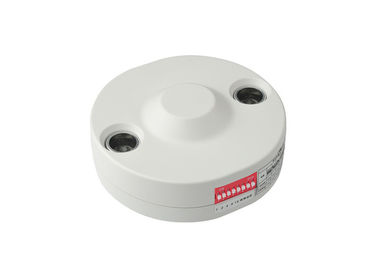

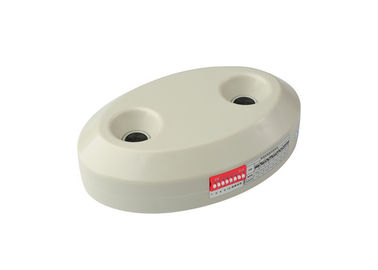

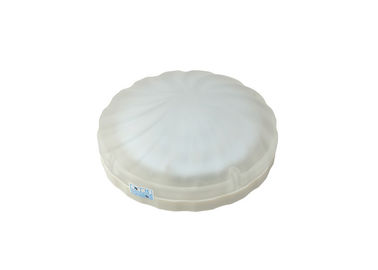

2 Ultrasonic Sensor

Parameter teknik

• Tegangan operasi: DC12V / 24V, max tidak over26V
• suhu operasi: -20 ℃ sampai 50 ℃ 
• Penyimpanan temp.:-40℃ untuk 85 ℃ 
• Operasi kelembaban relatif: 30% -90% 
• Kondisi Digunakan: dipasang di bagian atas ruang parkir (kisaran 1.0 m to3.5m)

Fitur utama

• desain standar industri, beradaptasi dengan segala macam lingkungan yang buruk; 
• Untuk parkir ruang banyak kendaraan real-time deteksi; 
• Gunakan RS485 bus komunikasi, max dapat menghubungkan 32 pcs sensor ultrasonik;
• tidak dapat menghubungkan controller untuk bekerja secara independen.

Instalasi
