RFID sistem manajemen parkir otomatis dengan dispenser kartu pintar

Sistem manajemen parkir RFID dengan dispenser kartu pintar

1.1 Fitur utama

• Tertanam desain jaringan TCP / IP, akses mudah ke LAN, menyimpan kabel beban kerja.
• Dua Wiegand Pembaca Interfaces, Dukungan output Wiegand pembaca Format 26, 34, 44.
• Dua RS232 Pembaca Interfaces, mendukung M1-S50, S70 antarmuka card reader.
• Pintu masuk control / keluar dari pilihan fleksibel, kode switch dengan menarik controller diatur untuk mengimpor atau kontrol ekspor.
• RS485 tampilan antarmuka untuk mengakses menampilkan kotak jajak pendapat, ruang parkir dan tampilan layar dua iklan.
• Antarmuka kartu kontrol dispenser (pintu masuk) atau kontrol antarmuka kartu kolektor (exit).
• Digital keluaran sintesis suara, on-board storage suara, pidato isi pembaruan perangkat lunak situs.
• Empat antarmuka output relay dapat mengontrol penghalang otomatis untuk membuka dan menutup, berhenti dan pencahayaan.
• Mendukung kartu IC, kartu ID dan kartu dan kartu ID IC campuran.
• Jaringan dukungan untuk menjalankan operasi dua arah dan modus operasi off-line.
• Onboard nomor kartu nomor yang tersimpan: 25000; record toko offline dari jumlah penerimaan: 80 000.
• Firmware kontroler dapat diperbarui melalui situs web.

1.2 Aplikasi Ikhtisar

Controller menggunakan chip ARM, TCP teknologi jaringan / IP penuh, real-time desain tertanam sistem operasi. Dukungan untuk non-kontak jenis ID card, kartu atau ID card IC dan kartu IC campuran sistem manajemen parkir. Teknologi TCP / IP bagi pengguna untuk menginstal, penggunaan, pemeliharaan,

upgrade, upgrade dan ekspansi untuk membawa kenyamanan dan cepat, memiliki biaya yang sangat tinggi.

Sistem dapat dijalankan secara offline; kegagalan jaringan komunikasi, semua pintu masuk dan keluar masih mampu bekerja tanpa mempengaruhi pengguna dalam dan keluar.

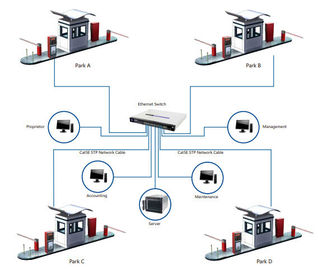

1.3 Satu entri satu pintu keluar parkir sistem standar manajemen banyak

Peralatan 3.1 Entrance

  1) barrier gate (lengan lurus)

2) kendaraan detektor

3) ticket box

4) mesin masuk kontroler

5) power supply sistem

6) mesin kartu penerbitan

7) kendaraan detektor

8) reader IC / ID card

9) layar LED (Inggris / Cina)

10) ekstensi Intercom

Peralatan 3.2 Keluar

1) penghalang (straigth lengan)

2) kendaraan detektor

3) ticket box

4) mesin keluar kontroler

5) power supply sistem

6) reader IC / ID card

7) display LED (Inggris / Cina)

8) Control Board Main
