Kendaraan lingkaran detektor akurat merasakan kehadiran kendaraan di trotoar di atas

Deskripsi:

Noble detektor Loop digunakan di mana pun kendaraan harus terdeteksi seperti pemantauan dan aman menjaga akses cara atau untuk menghitung kendaraan. Sinyal output dapat digunakan untuk mengendalikan pintu dan gerbang drive mekanisme, hambatan operasi, sistem pengendalian lampu lalu lintas di lapangan parkir atau mengaktifkan kartu dispenser di tempat parkir.

NBLD200 memiliki dua arah output relay. Dua output dari mereka adalah terbatas ketika sesuai loop tertutup secara permanen, sementara yang lain adalah multi-mode yang dapat diatur oleh pengguna. Fungsi arah mendeteksi dapat digunakan untuk statistik fluks kendaraan. Prinsip ini didasarkan pada perubahan induktansi dalam loop yang disebabkan oleh komponen logam kendaraan yang melintas. Perubahan dijemput dan dievaluasi oleh mikroprosesor. Kemudahan penggunaan berkat kalibrasi otomatis ketika tegangan operasi diterapkan.

Arah Deteksi:

Jika kendaraan bergerak dari CH1 ke CH2, dan meninggalkan CH1, maka output CH1 estafet pulsa; jika kendaraan bergerak dari CH2 ke CH1, dan kiri CH2, maka output CH2 estafet pulsa

Fitur :

1) Atur Switch: The tombol reset memungkinkan detektor untuk secara manual ulang saat commissioning dan pengujian. Hal ini menyebabkan detektor re-tuning loop penginderaan dan menjadi siap untuk deteksi kendaraan;
2) Dipilih Pulse Waktu: Fitur ini menetapkan lamanya waktu yang relay pulsa akan diberi energi untuk 1 Kedua atau 0,5 detik;
3) Pulse Seleksi Relay: The Pulse Relay dapat dikonfigurasi untuk memberi energi pada deteksi kendaraan atau ketika kendaraan meninggalkan loop;
4) Sensitivitas Meningkatkan: Fitur ini menetapkan tingkat undetect untuk sensitivitas maksimum dan digunakan untuk mencegah hilangnya deteksi tinggi tidur kendaraan;
5) Beralih Sensibility Dipilih: 11 tuas pengaturan sensitivitas disesuaikan tersedia pada switch untuk memungkinkan fleksibilitas dalam konfigurasi;
6) Ganti Frekuensi Dipilih: 4 pengaturan frekuensi yang tersedia untuk mencegah cross-talk antara loop berdekatan;
7) Filter Option: Pilihan ini digunakan untuk memberikan penundaan antara deteksi kendaraan dan switchiing dari output relay. relay ini biasanya digunakan untuk mencegah deteksi palsu benda bergerak kecil atau cepat;
8) Option permanen Kehadiran: Fitur ini memastikan deteksi kendaraan akan dipertahankan ketika kendaraan diparkir selama loop untuk waktu yang lama.

spesifikasi:

Aplikasi:

LD-200 Peningkatan detektor saluran tunggal dapat digunakan dalam berbagai aplikasi di parkir dan pintu / gerbang lingkungan:
1. Untuk lengan pembaca kartu dan dispenser tiket.
2. Sebagai penutup detektor barrier / gate / pintu.
3. Sebagai detektor barrier / gate / pintu pembuka (Gratis exit).
4. Untuk menghasilkan pulsa untuk menghitung kendaraan.

Keunggulan kompetitif:

Kisaran diri balik: 20-2000μH

Times Respon: Turn-on 10-90MS

Turn-off 10-90MS

Sensitivitas: 16 cara dipilih

Tertinggi 0.010% DL / L

Terendah 2,56% DL / L

FAQ:

Q1: Jika detektor tidak bekerja?

A1: Tekan ulang

Q2: Jika merah led indikator tidak sepenuhnya menyala?

A2: Periksa power supply

Q3: Jika hijau dipimpin berkedip indikator lambat?

A3: Ini mungkin karena loop adalah sirkuit pendek atau tidak: belitan tidak cukup.

Q4: Jika hijau dipimpin berkedip indikator lambat?

A4: Ini mungkin karena loop terbuka atau tidak: belitan terlalu banyak.

Q5: Jika tidak ada: belitan tidak cukup?

A5: Turunkan frekuensi (jika frekuensi masih terlalu tinggi, Anda harus menambahkan lebih bergantian).

Q6: Jika tidak ada: belitan terlalu banyak?

A6: Tinggi frekuensi (jika frekuensi masih terlalu rendah, Anda harus menghapus beberapa bergantian).

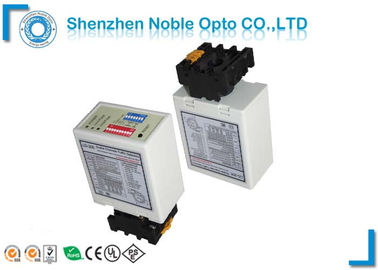

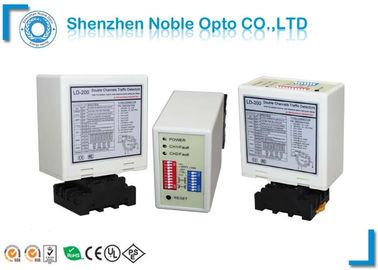

Induktif gambar lingkaran detektor:
